本公司生產的BFP新風機組采用板翅式換熱器，改種類型板翅式換熱器屬于一種空氣與空氣直接交換的靜止型換熱器，它不需要通過中間媒質進行換熱，也沒有轉動系統，因此，靜止型板翅式換熱器（也叫固定式換熱器）是一種比較理想的能量回收設備。靜止型板翅式換熱器是在其隔板兩側的兩股氣流存在溫差和水蒸氣分壓力差時，進行顯熱或全熱回收的。

    在板翅式換熱器中，兩股氣流呈交叉形流過換熱器。顯熱換熱器的隔板是非透過性的、具有良好導熱特性的材料，一般多為鋁質材料。全熱交換器是一種透過型的空氣——空氣熱交換器，其間隔板是由經過處理的、具有較好傳熱透濕特性的材料構成。溫度（顯熱）的交換機理是介質兩側流過不同溫度的空氣時，熱量通過傳導的方式進行交換。全熱交換器中濕度（潛熱）的交換通過下述兩種機理進行：

    ① 通過介質兩側水蒸氣分壓差進行濕度交換。

    ② 高濕側的水蒸氣被吸濕劑吸收,通過紙纖維的毛細管作用向低濕側放出。

板翅式熱回收器：

A、靜止式熱交換器 ，為了易于布置機內的氣流通道并縮小整機的體積，中小型新風換氣機采用了平板交叉靜止式熱交換器，其工作原理是：冷、熱空氣的運動方向相互垂直，在熱交換器內氣流屬于湍流邊界層內的對流換熱性質，有較高的熱交換效率。

B、顯熱交換器和全熱交換器，顯熱交換器由鋁箔材料制成，溫度傳導率高、壽命長，適合于室內外溫度差大濕度差小的地區。全熱交換器由專用纖維采用特殊工藝制成的紙張構成，這種材料具有透濕率高、氣密性好、抗撕裂、耐老化的特點。全熱交換器適合于室內外溫度差小濕度差大的地區。

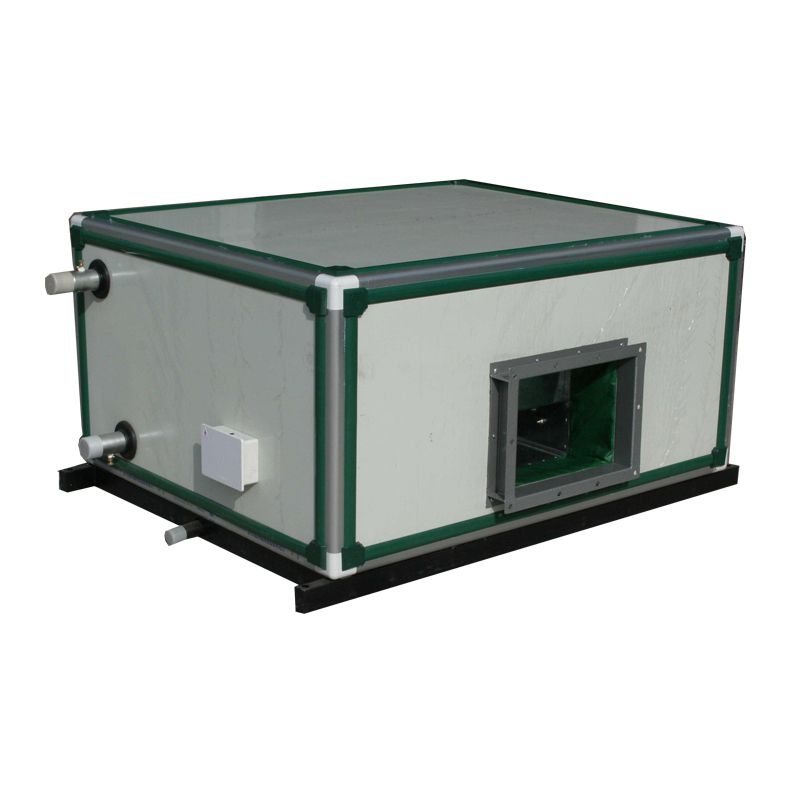

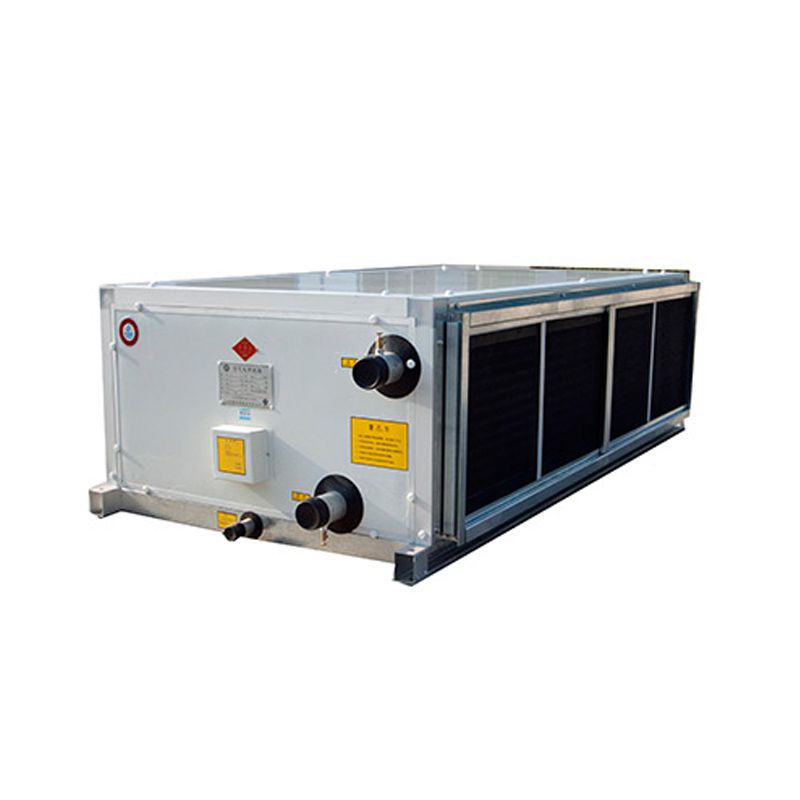

BFP新風機組特點

1、超靜音設計:本公司生產的新風換氣機采用超低噪音的風機，設備內部采取高效消聲技術，整機工作時，機外噪音極低、無干擾。中小型新風換氣機選用外轉子型高效低噪離心風機。所有風機的葉輪均經過動平衡檢測，葉輪軸承使用自動調心免維護軸承，已加注好耐高溫潤滑脂，使用壽命長。機組選用的外轉子風機噪聲低，氣動性能好，其葉輪與渦殼的連接結構，使得維護時更換葉輪軸承及電機非常方便。

2、免維護設計：獨特設計的氣流通道，氣流透過性好，風阻小，可以長期連續使用，實現熱交換主體免維護。

3、超薄型設計易安裝：機體特作超薄機型設計，給安裝帶來極大便利，可節省寶貴的建筑空間。

4、精工細作：機組的框架是由特制的軋制設備軋制而成的閉口鋁合金型材，截面形狀為□，箱板材料為彩色鋼板，該彩色鋼板基材為熱鍍鋅鋼板，前面涂?jī)蓪硬噬珮?shù)脂漆，后面涂一層，表面靜電噴涂技術處理，美觀精致，因此其耐折性、耐侯性好，抗腐蝕、耐酸、堿、鹽，15年不褪色；里外護板內部壓注δ=30mm厚的聚苯乙烯或聚氨酯保溫材料，大大提高了機組外殼的剛度和防腐能力；同時由于保溫材料的不吸水性，機組不會因潮濕而使保溫性能下降，因此機組的保溫性能和氣密性能優良持久。彩色鋼板的顏色為珍珠白。

機組的內部的鈑金件均采用鍍鋅鋼板制造，機組在箱板與框架、段與段之間采用密封膠條密封，具有耐高溫（+90℃）、耐低溫（-60℃），密封性好，壽命長等特點

5、空氣過濾設計：新風過濾處理符合建筑法規要求，專業級空氣過濾器，保證送入房間內的空氣潔凈清新。板翅熱回收器的空氣流道相對較寬，所以對空氣品質沒有過高的要求，但污濁的、含塵量高的空氣也會降低其的效率，所以，在新風排風進入側，應分別加初效過濾，初效過濾等級應為G4。

6、雙向換氣：室內外雙向換氣，新風等量置換。

7、高效節能 內置靜止熱交換器，熱交換效率大于70%，冷熱負荷（室溫）不受新風影響，大幅度降低新風處理所需能量，實現高效節能。

9、應用簡便：多種機型，適合從15m2到1100m2的建筑單元，一體化結構，內置熱交換器、雙風機、過濾器，只需接通電源和風道即可使用，不但簡化設計，而且適應各種改造工程。另外凝水配置，板翅熱回收器分為顯熱回收和全熱回收，當采用顯熱回收時，在送排風溫差較大的情況下，尤其是北方冬季，新風溫度要遠遠低于排風的露點溫度，這時會有凝水排出，所以，在斜板下方，須設有接水盤，進行有組織的排水。當采用全熱回收時，可以不設接水盤。

10、低費用高效益：替代新風處理設備，不必單設操作間，可減少設備投資和建筑面積，利用熱回收技術節能降耗，大幅度降低運行費用，節約新風處理能耗30%以上，無冷熱源供應，一體化結構減少維護工作量。

新風換氣機安裝方式分：吊頂式、立式、臥式，我公司還可根據用戶需要，設計生產非標產品，最大限度地滿足客戶和市場的需要。

BFP新風機組參數換算

某計算機房面積S=65㎡，凈高=3米，人員n=25人，若按每人所需新風量計算，取每人所需新風量q=30m3/h，則總新風量Q1=n×q=25×30=750m3/h；若按房間新風換氣次數計算，取房間新風換氣次數p=4次/h，則新風量Q2=p.s.h=4×65×3=780m3/h；由于Q2＞Q1故取Q2作為設備選型的依據；結合產品型號，可選用本公司的XH-80D全熱交換產品。

注：房間體積計算公式：體積=長×寬×送風口以下的高度

應選用的新風換氣機臺數=房間體積×要求換風次數/單臺新風換氣機額定新風量

設計注意事項

1、為使環境對流暢順，系統排風量=新風量。

2、建筑空間體積大小：住室內人的呼吸活動帶為2.4m垂直高度；商業建筑內人的呼吸活動帶為4.5m的垂直高度，呼吸帶占整個空間的體積比約為0.26~0.47.

3、住宅、辦公建筑其新風量不小于30m3/h.p。綜合考慮換氣次數和最少新風量?jī)蓚€(gè)因素，取兩者計算最大新風量作為選型依據。

4、體育場館、大會議廳、影院等可根據上座率結合換氣次數確定新風量選型，人停留3小時以下的，按50%上座率確定新風量。

5、對于大型商場等中央空調系統共空間，按中央空調系統送風量的30%確定新風量進行選型。

風道設計要求

1、要使設計的風道達到最低的風阻和噪音，新風輸出口與主機之間、排風輸出口與主機之間采用消聲器或帆布軟連接。

2、對于吊頂機，吊桿上必須安裝彈簧減振器或橡膠減振器。

3、室內隱蔽吊裝時，必須預留維護、檢修口。

4、主機與主風管應保持3-5℃陂角，主機位置保持略高。

5、金屬風管必須作保溫處理。

6、PVC管、橡膠波紋管、鋁箔石棉管、鋁箔復合管自身具有保溫性能，可直接安裝使用。

7、風閥的安裝：近端與末端處主風管與支風管交接處必須安裝風量調節閥，管道系統中間可以使用氣流導流片或風量調節閥。

8、風管與風管要用法蘭連接，連接法蘭應加墊橡膠密封條。

9、選擇風口開啟的位置：風口的開啟原則上要均勻，保證室內各個地方的新風量和排風量能夠得到平衡。

10、風口不宜開在以下位置：風管的轉彎處，風管的尾部，風管的變徑處。

另行說明：隨著我公司技術水平的不斷提高，對產品參數有權作出更改，恕不另行通知。
